鐵路線路防護柵欄圖紙及參數說明

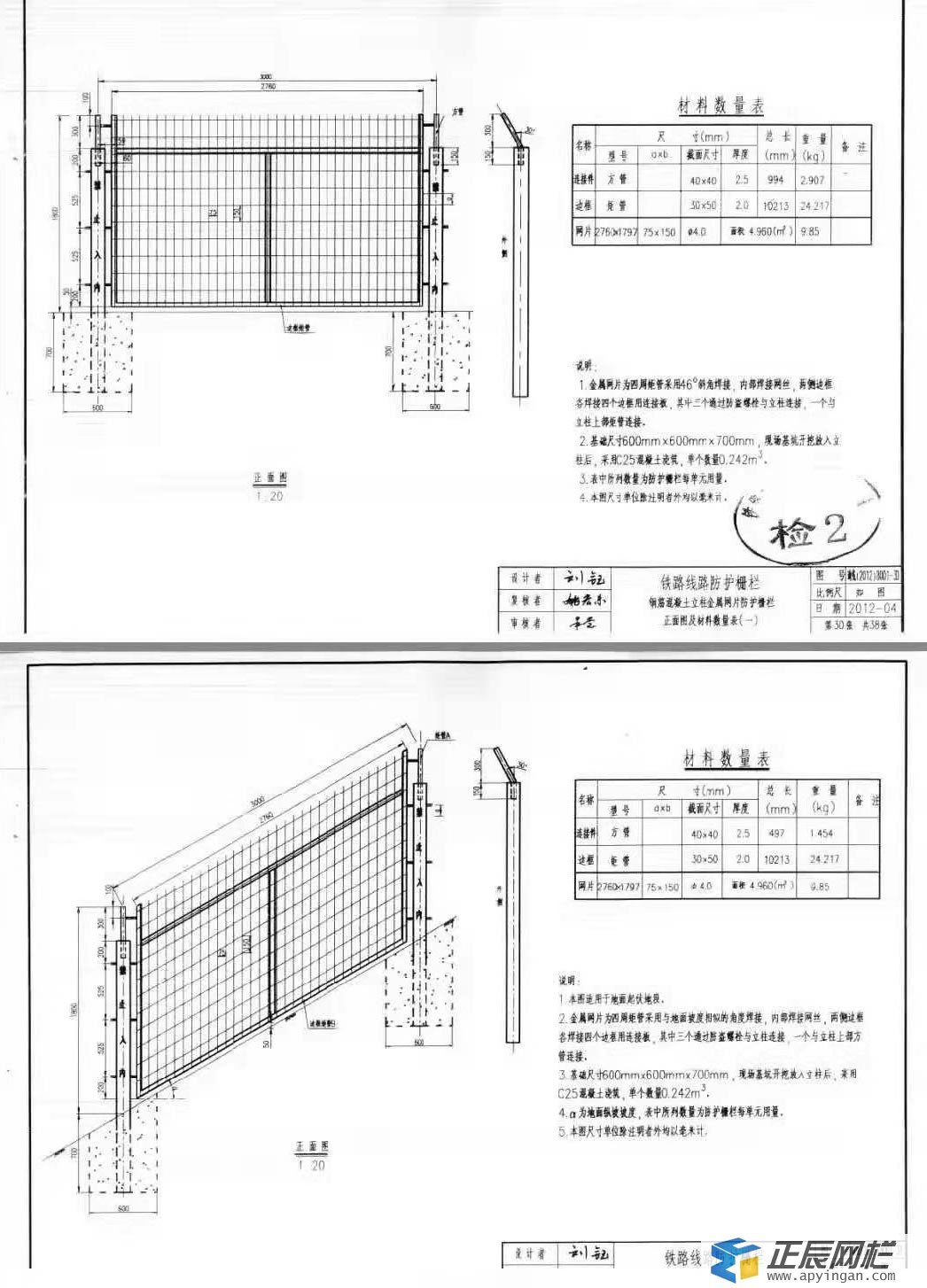

首先，正辰為大家展示一下鐵路線路防護柵欄通用圖紙。

從上圖能簡單的看出鐵路線路防護柵欄的輪廓和一些參數，正辰公司整理了一些參數供大家參考。

1 鐵路線路防護柵欄主要應用：鐵路防護柵欄主要應用于鐵路、高鐵兩旁防護。

2 鐵路線路防護柵欄 采用技術標準：

2.1鐵路工程建設通用參考圖（鐵路線路防護柵欄）（通線（2012）8001）。

2.2金屬網片使用年限按15年設計。

3 鐵路線路防護柵欄 技術要求：

3.1鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成，防護高度1.8m。

3.2立樁

立柱采用C30鋼筋混凝土預制，截面尺寸120mm120mm，高度2.2m。預制立時，于頂部中間位置預留42mm42mm方孔，深度150mm，現場安裝時插入帶連接板并封口的Q235方管，半用封水材料填充縫隙。方管規格40mm40mm，厚度2.5mm。矩管插入長度150mm，外露部分向外折30o，垂直高度300mm。

3.3金屬網片

金屬網片采用Q235矩管邊框，規格30mm50mm，矩管厚度2.0mm；內部網絲采用HPB3006.5mm高線鋼絲冷拔加工，規格75mm150mm(￠4.0mm),上部向外折角30°,垂直高度300mm。

3.4連接板與螺栓。

立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B、C三種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。

連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

3.5金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，噴塑顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。

網片制造精度要求：長度誤差≤2.5mm，高度誤差≤3.0mm。

網片平整度要求：凸起或凹進值≤5.0mm。

冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差≤3.0mm。

焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差≤1.5mm。

矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形更小。焊接后應清理焊渣。對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1KN，焊接點脫落數小于4%。

3.5柵欄門

柵欄門根據工務、電務等設備檢查和維修施工作業的需要設置。

鋼筋混凝土立柱金屬網片防護柵欄可采用單開門或雙開門兩種形式。單開寬度1.5m，雙開寬度3m，其網片形式與防護柵欄保持一致，并通過銷鈾、銷鈾套與立柱連接。

3.6所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用圖集中不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。

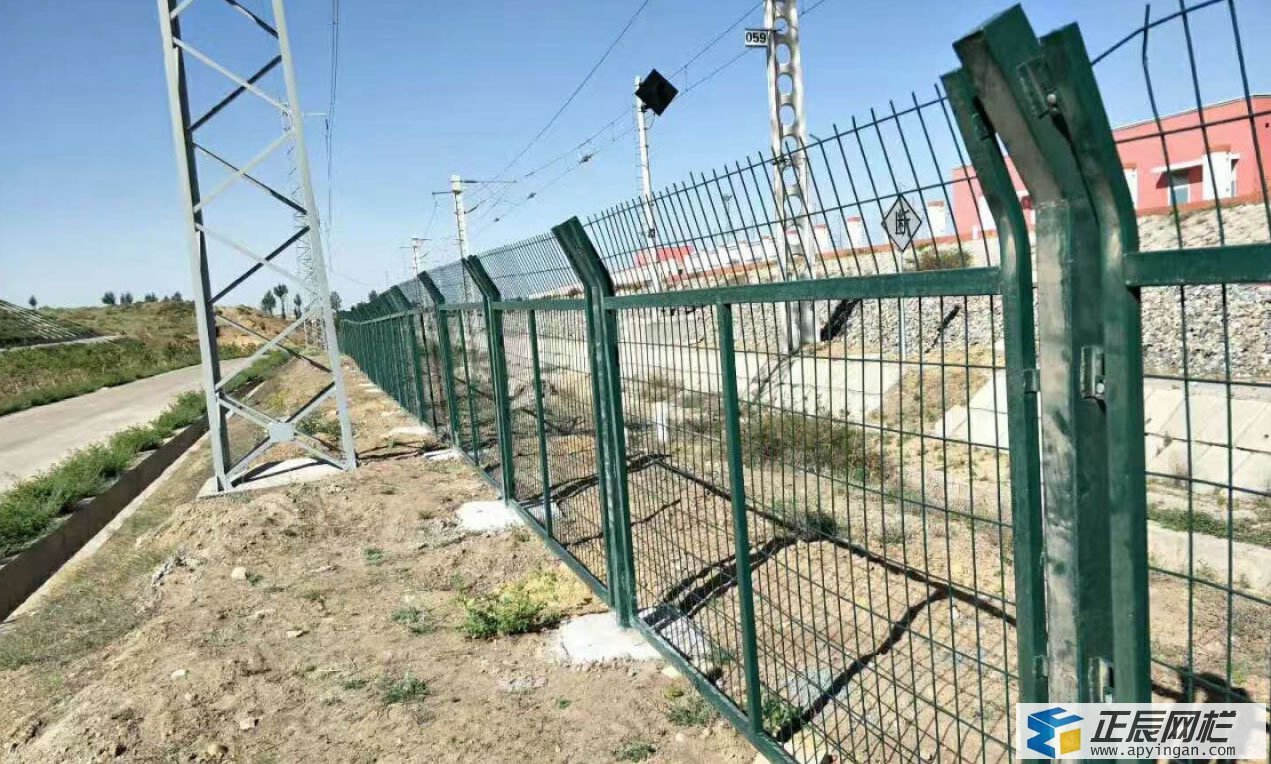

鐵路線路防護柵欄圖片展示
